GABO-food

瑞特恩技术

	样品测试
	技术咨询
	应用培训
	项目研发

最新动态

EPLEXOR® 的应用

食品

各种材料在机械性能的研究侧重点可能会有很大差别。为了发展现代轿车，研究轿车轮胎在高频下的性能是十分重要的，其研究范围可达100kHz以上。而研究聚合物材料在密封效果、桥支架、降落伞吊带和攀登绳索等方面的使用性能，频率在0.01 Hz 以下才是研究重点。

这些清楚地表明了研究制成品动态机械性能的重要性。

其它应用：

接下来我们要例举一些有趣的和有效的应用：

煮马铃暑试验

   长条形的马铃暑片（尺寸：厚度3mm，截面10 x 15 mm)在沸水中煮不同时间。这些马铃暑具有相似的尺寸，分别煮3分钟，6分钟和9分钟。

一块未处理的薯片作为对比。

    马铃暑片在单轴压缩模式下试验，静态应变为样条初始长度的10 % (约200 - 300 μm)。然后对样品施加一个从 0.1 % 到 1 % 的动态应变(频率：20 Hz)。样品的动态振幅预计为2 μm 到20 μm。

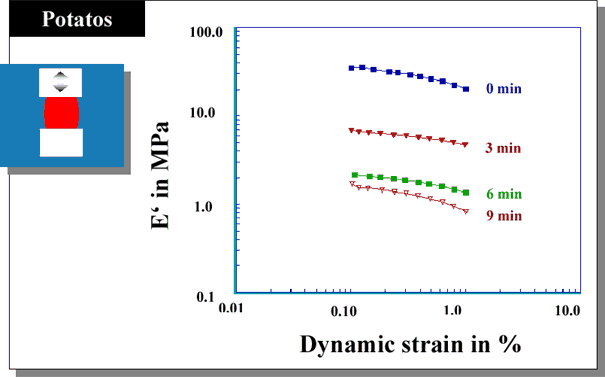

     可以发现，动态应变幅度增加，储存模量减小。未处理的薯片模量很大，随着煮的时间增加，暑片开始软化。

煮面食

   五个不同的样品，5 mm宽，7 mm长，从小麦制作的面团上切下来。没有煮之前，厚度是1.5 mm。这些面食分别煮2 min, 8 min, and 10 min。然后在这些面食上施加动态单轴压缩测试。

    这些面条被放置在两个盘子之间进行压缩试验。根据样品的厚度（约1.5mm），施加10 % 的静态预压缩(约150 to 250 μm)。面食的膨胀效应会在分析数据时被考虑。

     因此动态载荷振幅会在初始长度的0.05 % to 5 %变化。动态形变的变化频率是20 Hz。在该频率下，动态形变振幅会在1 μm 到 100 μm变化。这个试验是在室温下对冷面食进行的研究。

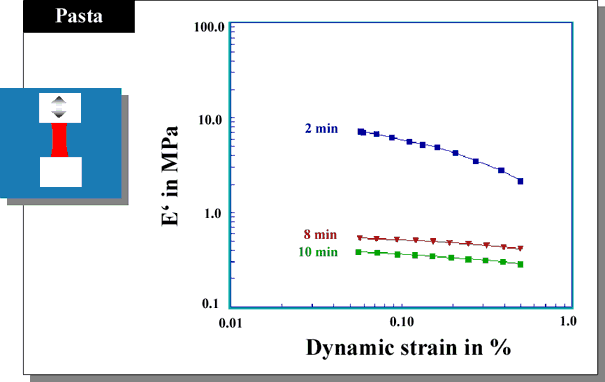

    随着动态振幅增大，E’会减小。和预计的一样，面食只煮2分钟的时候，是最硬的。因此模量表现了最大的绝对值，随着煮的时间增加，储存模量会下降。
